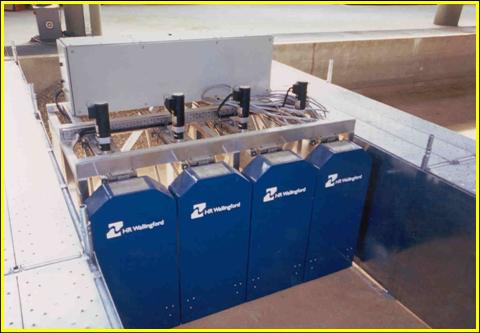

Generatore ondoso 2D - HR Wallingford

Il Laboratorio ha in dotazione un generatore di moto ondoso 2D dell'HR Wallingford costituito da 1 modulo, con 4 pale, ciascuna di larghezza 0,60 m, che si muovono con moto di pura traslazione, in modo indipendente.L'apparecchiatura è, quindi, in grado di generare un fronte d'onda di 2,4 m ed un'altezza massima dell'onda di 30 cm. Il software utilizzato per la gestione del battionda è l'HR WaveMaker, un programma sintetizzatore d'onda creato e sviluppato dall'HR Wallingford Ltd.

Generatore ondoso 2D - AM3

Il nuovo generatore di moto ondoso, del tipo "a pistone" con moto puramente traslatorio, è costituito da n°4 pale ciascuna larga 0,60 m ed è in grado di generare un fronte d’onda di 2,40 m in un canale lungo circa 40 m e con una profondità massima dell’acqua di 0,80 m. Ciascuna pala è mossa da un servomotore sincrono (modello AKM 73Q della KOLLMORGEN) comandata da un servoamplificatore digitale (modello S724 della KOLLMORGEN). Il trasferimento del moto da ciascun servomotore alla relativa pala avviene mediante una unità lineare di movimentazione, del tipo ad azionamento a vite a circolazione di sfere senza guide, con stroke effettivo di 1.500 mm e trattamento per la protezione dalla corrosione. L'elettronica di comando è costituita da controller integrato “NI PXIe-8135 Core i7-3610QE 2.3 GHz Real-Time Embedded SW” realtime del tipo PXI Express, con possibilità di implementare i controlli delle unità lineari di movimentazione attraverso lo standard “EtherCAT”. Il software di gestione della generazione del moto ondoso è stato sviluppato dalla "AM3 Spin-Off" della Università di Firenze.

​

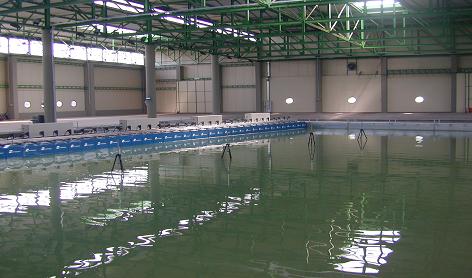

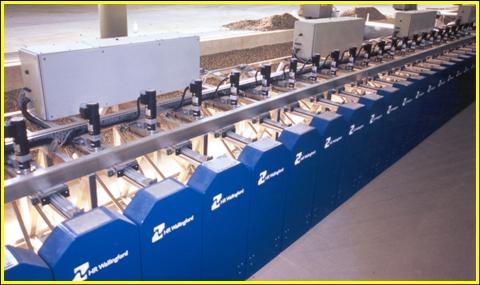

Generatore ondoso 3D - HR Wallingford

Il Laboratorio ha in dotazione un generatore di moto ondoso 3D dell'HR Wallingford costituito da 6 moduli, ognuno dei quali ha 8 pale, ciascuna di larghezza 0,60 m, che si muovono con moto di pura traslazione, in modo indipendente.L'apparecchiatura è, quindi, in grado di generare un fronte d'onda di 28,8 m ed un'altezza massima dell'onda di 30 cm. Il software utilizzato per la gestione del battionda è l'HR WaveMaker, un programma sintetizzatore d'onda creato e sviluppato dall'HR Wallingford Ltd.
